应用范围：
适合于物料温度不允许高的物料，透气性较好的片状、条状、颗粒状物料的干燥，在食品和制药行业应用广泛如脱水蔬菜，中药饮片等，此外化纤、皮革、林业、轻工业、无机盐及精细化工行业中也常有采用。

概念：

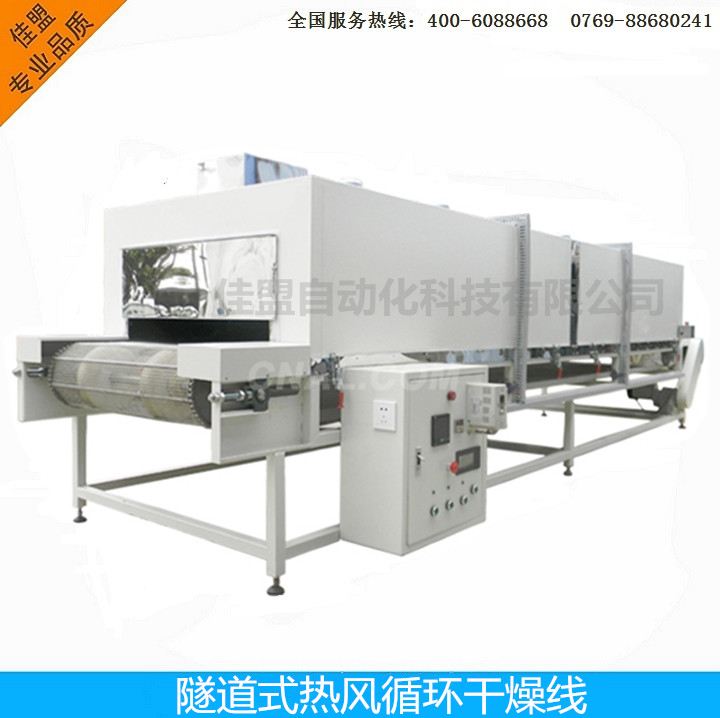

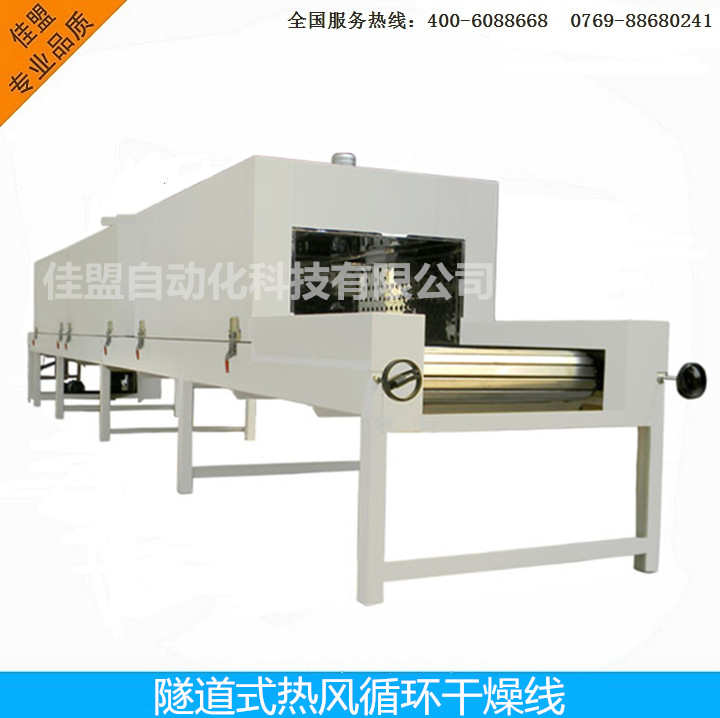

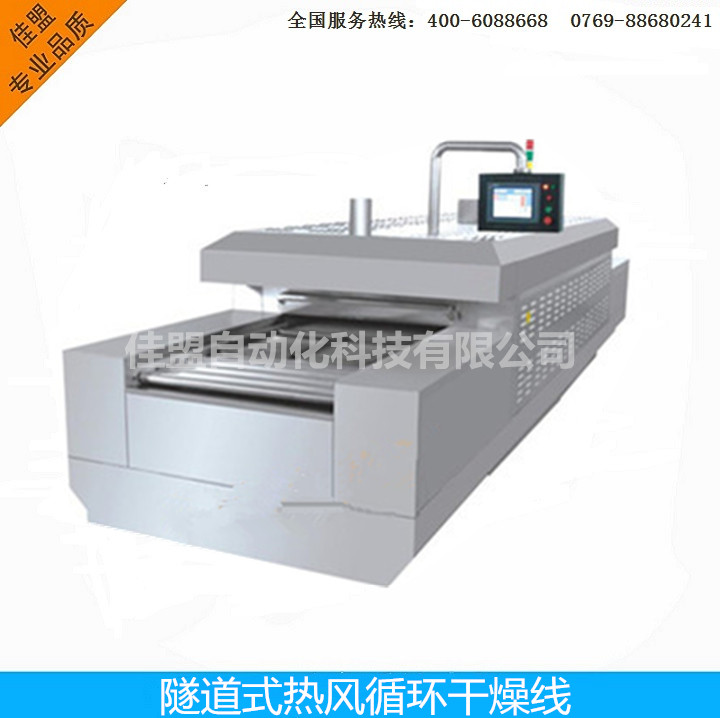

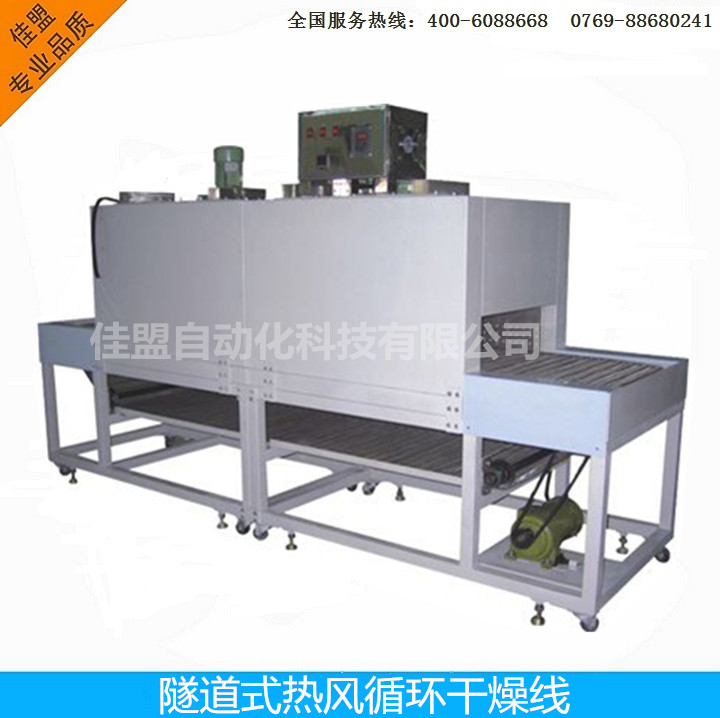

带式干燥机是一种将物料置于输送带上，在随带运动通过隧道过程中与热风接触而干燥的设备。它一般由若干个独立的单元段组成，每个单元段包括循环风机、加热装置、单独或公用的新鲜空气抽入系统和尾气排出系统，干燥介质的温度、湿度和循环量等操作参数可以独立控制，使物料干燥过程达到最优化。


单级带式干燥线
       单级带式干燥机一般由一个循环输送带、两个以上空气加热器、多台风机和传动变速装置等组成。循环输送带用不锈钢丝网或多孔的不锈钢板制成，由电动机经变速箱带动，转速可调。干媒介质常用空气，用循环风机将外部空气经过滤器抽入．再经加热器加热后，通过分布板吹人。全机分成两个以上干燥区，第一干燥区的空气自下而上经加热器穿过物料层，第二干燥区的空气自上而下经加热器穿过物料层。
      物料从进口端通过加料装置被均匀分布到输送带上，顺序通过第一干燥区和第二干燥区，物料中水分汽化，得以均匀干燥；最后干燥产品经外界空气或其他低温介质接触冷却后，由出口端排出。

       干燥机内几个单元可以独立控制运行参数，优化操作。若干燥介质以垂立方向向上或向下穿过物料层进行干燥时，称为芽流式借式干燥机，干燥效果较好，在食品工业令应用广泛，如可用于蔬菜脱水、水果蜜饯烘干、茶叶干燥等‘，若干燥介质在物料亡方作水平流动，称为平流带式干燥机，一般用于处理不带教性的物料，使用较少。


多级带式干燥线

       这种干燥机的结构和工作过程与单级带式干燥机基本相同。由于单级带式干燥机受干燥时间等限制，难以达到干燥日的，故采用数台(多至4台)串联织成多级带式干燥机。多级带式干燥机亦称复合型带式干燥机，如图13—5所示。整个干燥机分成两个干燥段和一个吹风冷却段，第一段分前、后两个温区，物料经第‘’、二段十燥后，从第一输送带的末端自动落入第二个输送带的首端，其问物料受到拨料器的作用而翻动，然后通过冷却段，最后由终端卸出产品。

       该类机的特点是：①物料在带问转移时得以松动、翻转．物料的蒸发面积增大，改善了透气性和干燥均匀性。②干燥区数目较多，每—区的热风流量及温度和湿度均可单独控制，便于优化物料干燥]：艺。③适用于各种脱水蔬菜、葡萄干、麦片等产品的干燥。


多层带式干燥线

       多层带式干燥机的结构由链板式输送带、加热空、风机和换热器等组成．干燥室为一相通的加热箱体，输送带层数可达15层，常用为3—5层，最后一层或几层的输送带运行速度低，料层较厚，这样可使大部分干燥介质流经初始的几层较薄的物科层．提高总的干燥速率，层间有隔板控制干媒介质定向流动，使物料干燥均匀。工作时湿物料从进料口进至输送带上，随输送带运动至末端，通过翻板落至下一输送带移动送料，依次自上而下，最后由卸料口排出。外界空气经风机和加热器形成热风，通过分层进风柜调节风量送人干燥室，使物料干燥。排出的废气可对物料进行预热。

       多层带式干燥机结构简单，常用于干燥速度低、干燥时间长的场合，由于操作中多次翻料，因此不适于黏性物料及易碎物料的干燥。
